鋁三價鉻鈍化，鉻離子濃度應(yīng)在什么范圍？
點擊次數(shù)：2796
發(fā)布時間：2021-05-24
今天分享的內(nèi)容涉及專業(yè)知識較多，目的是給大家對鋁合金鈍化有更深的認識，也希望能給鈍化加工生產(chǎn)者提供思路。
我們知道鋁三價鉻鈍化，鉻離子的濃度高低對鈍化的效果起著關(guān)鍵的作用，而鉻離子的高低決定配槽稀釋的濃度。
但不同的配方，由于化學(xué)機理和所含物質(zhì)有所不同，鉻離子濃度也是不同的，在此，本人在此以SY-40201鈍化劑為例，說說鉻離子濃度在什么范圍，鈍化的耐腐蝕性才有保證。
按照我司多次的測試和驗證，采用以下方式檢測鈍化液的鉻離子濃度方法如下：準確移取10ml待測槽液于碘量瓶中，依次加入10ml10%的氫氧化鈉，2ml30%過氧化氫，20ml純水，搖均，放置在電爐上加熱煮沸約20min，使待測液剩約1ml,取下冷卻至室溫；
加入30ml純水搖均后再依次加入30ml20%硫酸溶液，2g碘化鉀搖均后蓋上蓋子放置于暗處5min，用0.1mol/L硫代硫酸鈉液滴定至待測液體為淺綠色，加入3ml淀粉指示劑（此時為深紫藍色），繼續(xù)滴定至紫藍色消失/(淺亮綠色)，此時消耗0.1mol/L硫代硫酸鈉標準液的毫升數(shù)為待測液中三價鉻離子的濃度，SY-40201D鈍化液的鉻離子濃度一般在0，3-1.2之間可正常使用，0.3-1.2的濃度范圍相對比較廣，這就決定了SY-40201易于使用的特性，而鈍化后的耐鹽霧主要決定于時間，如鈍化時溫度為常溫，時間在1.5分鐘，鹽霧可以達到48-72小時，而鈍化時間如果高于3分鐘，其鈍化后耐鹽霧可以達到96小時以上，如有鹽霧要求高于96小時的，才要求鉻離子濃度不低于0.6，按照SY-40201的特性，以10%de1濃度稀釋，其鉻離子濃度都不會低于0.6，添加時以每立方槽液添加10KG，就可以提高0.1個單位鉻離子濃度。

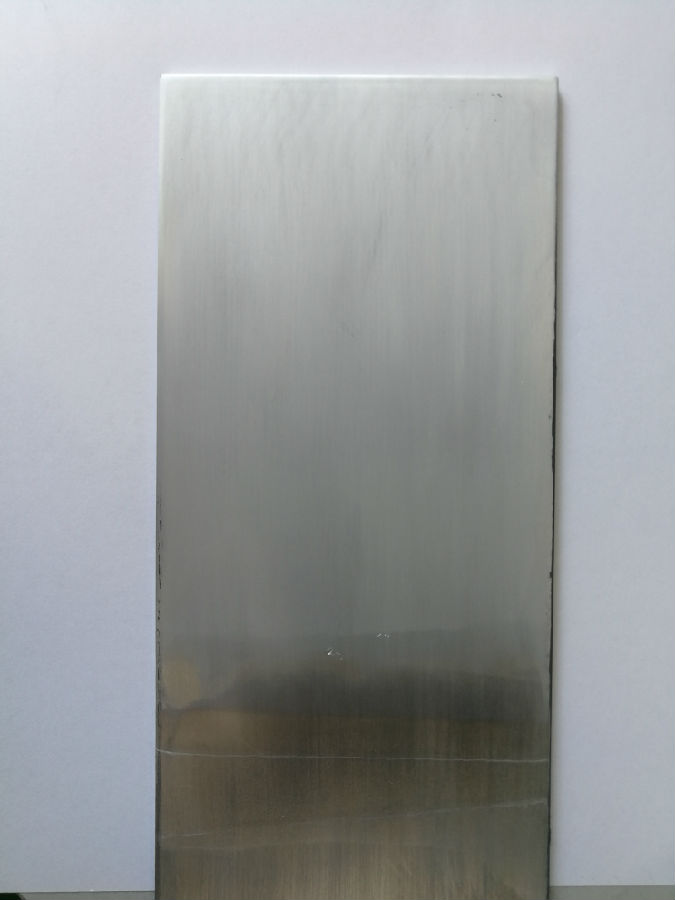

按照我們的生產(chǎn)實踐經(jīng)驗，一般的情況下，以我們的測試方法，鉻離子的濃度在0.3-1.2之間，鋁合金鈍化的效果完全符合不同的鹽霧要求。
以上就是今天分享的內(nèi)容，如有疑惑隨時聯(lián)系我司，我們將竭誠為您服務(wù)。
